इनकोनेल 718 फ्लैंज का विस्तृत विवरण
इनकोनेल 718 फ्लैंज का विस्तृत विवरण
इनकोनेल 718 फ्लैंज उच्च प्रदर्शन वाले पाइप कनेक्टर हैं जो निकल क्रोमियम सुपरअलॉय से बने होते हैं, जो अपनी असाधारण ताकत, संक्षारण प्रतिरोध और अत्यधिक उच्च और निम्न तापमान पर स्थिरता के लिए प्रसिद्ध हैं। इसलिए, वे एयरोस्पेस, तेल और गैस और परमाणु ऊर्जा जैसे उद्योगों में महत्वपूर्ण हैं, और जेट इंजन, गहरे समुद्र में ड्रिलिंग और क्रायोजेनिक सिस्टम जैसे मांग वाले अनुप्रयोगों में व्यापक रूप से उपयोग किए जाते हैं। हालाँकि, उनकी उच्च लागत और प्रसंस्करण में कठिनाई कमियां हैं।
इनकोनेल 718 मिश्र धातु की विशेषताएं क्या हैं?
इनकोनेल 718 मिश्र धातु (यूएनएस पदनाम एन07718) सबसे अधिक उपयोग किए जाने वाले निकल आधारित सुपर मिश्रधातुओं में से एक है। इन मिश्र धातुओं की विशेषता उच्च शक्ति और उच्च तापमान, संक्षारण और ऑक्सीकरण के प्रति उत्कृष्ट प्रतिरोध है। IN718 मिश्र धातु को विशेष रूप से 700 डिग्री तक के तापमान पर अच्छी थकान और रेंगने के प्रतिरोध के लिए डिज़ाइन किया गया है।
किसी विश्वसनीय की तलाश हैइनकोनल 718 निकला हुआ किनारानिर्माता और आपूर्तिकर्ता, विशेष रूप से उच्च {{0}दबाव और उच्च{1}तापमान अनुप्रयोगों में व्यापक अनुभव वाला? आप सही जगह पर आए हैं।जीएनईई18 वर्षों से अधिक के उद्योग अनुभव और एपीआई, एएसएमई और आईएसओ प्रमाणपत्रों के साथ निकल मिश्र धातु फोर्जिंग और मशीनिंग में एक अग्रणी विशेषज्ञ है। हम इसकी पूरी श्रृंखला पेश करते हैंइनकोनेल 718 फ्लैंगेस, स्टॉक उपलब्धता और कस्टम विनिर्माण सहित। यह मार्गदर्शिका विस्तृत जानकारी प्रदान करती हैइनकोनल 718 निकला हुआ किनाराआपके महत्वपूर्ण पाइपिंग और दबाव पोत प्रणालियों के लिए सूचित निर्णय लेने में मदद करने के लिए प्रकार, मानक, विनिर्माण प्रक्रियाएं और चयन मानदंड।
इनकोनेल 718 फ्लैंगेस, के रूप में नामितयूएनएस एन07718, उच्च {{0}शक्ति, अवक्षेपण{{1}कठोर निकल {{2}क्रोमियम मिश्र धातु फ़्लैंज हैं जो अपनी असाधारण यांत्रिक शक्ति, बेहतर संक्षारण प्रतिरोध और उत्कृष्ट उच्च{3}}तापमान प्रदर्शन के लिए जाने जाते हैं। यह मिश्र धातु 700 डिग्री तक के तापमान पर उत्कृष्ट तन्यता ताकत, रेंगने की ताकत और फ्रैक्चर क्रूरता बनाए रखती है, जो इसे एयरोस्पेस, बिजली उत्पादन, पेट्रोकेमिकल और क्रायोजेनिक अनुप्रयोगों जैसे मांग वाले वातावरण के लिए आदर्श बनाती है।
नाइओबियम और मोलिब्डेनम के मिश्रण के कारण,इनकोनल 718अन्य अवक्षेपण {{0}कठोर मिश्र धातुओं की तुलना में उत्कृष्ट वेल्डेबिलिटी बनाए रखते हुए बेहतर कठोरता और थकान प्रतिरोध प्रदर्शित करता है। इन फ्लैंजों का व्यापक रूप से उच्च दबाव प्रणालियों, टरबाइन घटकों, हीट एक्सचेंजर्स और रासायनिक प्रसंस्करण उपकरणों में उपयोग किया जाता है।

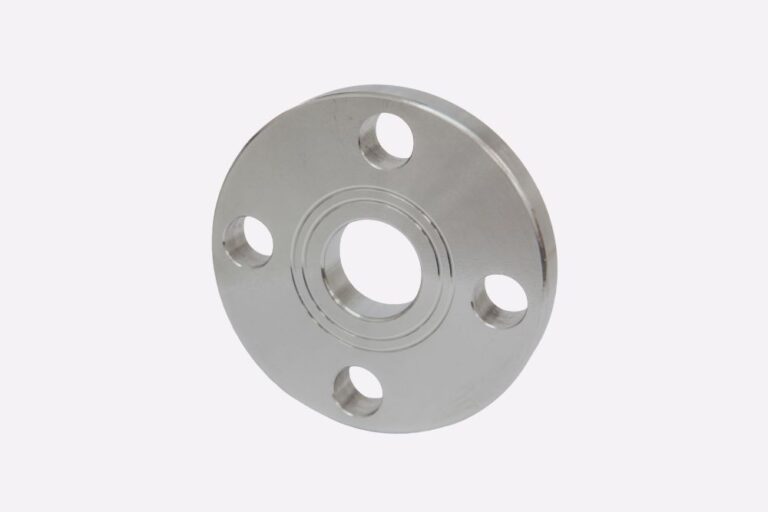

Gnee Inconel 718 फ़्लैंज
2. इनकोनेल 718 फ्लैंज के लिए सामान्य विनिर्माण मानक और विनिर्देश
इनकोनेल 718 फ्लैंज का उत्पादन और स्वीकृति मुख्य रूप से अंतरराष्ट्रीय स्तर पर मान्यता प्राप्त मानकों की इन श्रेणियों का पालन करती है। मानक का चयन खरीद में पहला कदम है।
| मानक प्रणाली | विशिष्ट मानक संख्या | अनुप्रयोग का दायरा और विशेषताएँ | मुख्य चयन बिंदु |
|---|---|---|---|
| आयाम एवं दबाव रेटिंग | एएसएमई बी16.5 | पाइप फ्लैंज और फ्लैंज फिटिंग (एनपीएस 1/4" से 24")। निकला हुआ किनारा प्रकार, आयाम, सामना करना, दबाव वर्ग (उदाहरण के लिए, कक्षा 150, 300, 600, 900, 1500, 2500) को परिभाषित करता है। | सबसे सार्वभौमिक और मौलिक मानक। सबसे पहले, पाइपिंग डिज़ाइन दबाव और आकार के आधार पर एएसएमई बी16.5 के तहत प्रकार और क्लास रेटिंग निर्धारित करें। |
| सामग्री एवं फोर्जिंग | एएसटीएम बी564 / एएसएमई एसबी564 | निकल मिश्र धातु फोर्जिंग के लिए मानक विशिष्टता। यह इंकोनेल 718 फ्लैंज सामग्री का मूलभूत आधार है, जो रासायनिक संरचना, फोर्जिंग प्रक्रियाओं, गर्मी उपचार और यांत्रिक संपत्ति आवश्यकताओं को निर्दिष्ट करता है। | सुनिश्चित करें कि फ्लैंज फोर्जिंग सामग्री प्रमाणपत्र (एमटीआर) एएसटीएम बी564 में यूएनएस एन07718 की आवश्यकताओं के अनुरूप है, विशेष रूप से उम्र बढ़ने के उपचार के बाद के गुण (उदाहरण के लिए, उपज शक्ति 1035 एमपीए से अधिक या उसके बराबर)। |
| विशेष उद्योग | एपीआई 6ए | वेलहेड और क्रिसमस ट्री उपकरण के लिए विशिष्टता। तेल और गैस वेलहेड्स में फ्लैंज, ब्लाइंड फ्लैंज, वाल्व बोनट आदि के लिए उपयोग किया जाता है। दबाव रेटिंग जैसे एपीआई 2000psi, 5000psi, 10000psi, आदि। | अपस्ट्रीम तेल और गैस उत्पादन में कठोर वातावरण के लिए लागू, जिसमें सल्फाइड स्ट्रेस क्रैकिंग (एसएससी) के प्रतिरोध की आवश्यकता होती है। NACE MR0175/ISO 15156 का अनुपालन निर्दिष्ट किया जाना चाहिए। |
| विशेष उद्योग | एमआईएल-डीटीएल-24231 | अमेरिकी सैन्य विशिष्टता. एयरोस्पेस, नौसेना और अन्य सैन्य प्रणालियों में उपयोग किए जाने वाले फ़्लैंज के लिए विशेष आयामी और प्रदर्शन आवश्यकताओं को लागू करता है। | रक्षा और एयरोस्पेस क्षेत्रों में विशेष डिजाइन के लिए लागू। |
3. इनकोनेल 718 के मुख्य फ़्लैंज प्रकार और उनकी अनुप्रयोग विशेषताएँ
एएसएमई बी16.5 के अनुसार, इनकोनेल 718 फ्लैंज मुख्य रूप से निम्नलिखित प्रकार के हैं, जो विभिन्न स्थापना और परिचालन आवश्यकताओं के लिए उपयुक्त हैं।
| निकला हुआ किनारा प्रकार | विशेषताएँ एवं लाभ | विशिष्ट अनुप्रयोग परिदृश्य | |
|---|---|---|---|
| वेल्ड गर्दन निकला हुआ किनारा (डब्ल्यूएन) | सहज तनाव संक्रमण के लिए एक पतली गर्दन की सुविधा। उच्चतम शक्ति, इष्टतम तनाव वितरण और थकान और तापमान में उतार-चढ़ाव के लिए उत्कृष्ट प्रतिरोध प्रदान करता है। | उच्च दबाव, उच्च तापमान और गंभीर चक्रीय सेवाओं, जैसे रिएक्टर आउटलेट, स्टीम लाइन और गैस टरबाइन पाइपिंग के लिए पहली पसंद। | |
| स्लिप-फ्लैंज पर (SO) | बोर पाइप OD से थोड़ा बड़ा है; पाइप के ऊपर स्लाइड करता है और फ़िलेट को अंदर और बाहर वेल्ड किया जाता है। स्थापना के दौरान संरेखित करना आसान है और वेल्ड नेक फ्लैंग्स की तुलना में कम लागत है। | मध्यम {{0}निम्न दबाव, गैर {{1}गंभीर चक्रीय सेवाओं, जैसे सहायक लाइनों और टैंक नोजल के लिए उपयोग किया जाता है। | |
| पिरोया हुआ निकला हुआ किनारा (टीएच) | इसमें थ्रेडेड पाइप से सीधे जुड़ने के लिए एक आंतरिक धागा होता है, जिसके लिए वेल्डिंग की आवश्यकता नहीं होती है। | बिना {{0}गर्म-कार्य क्षेत्र, उपकरण कनेक्शन, या बार-बार जुदा करने की आवश्यकता वाले स्थानों के लिए उपयुक्त। नोट: उच्च तापमान पर धागे ढीले हो सकते हैं। | |
| सॉकेट वेल्ड निकला हुआ किनारा (एसडब्ल्यू) | पाइप को सॉकेट में डाला जाता है और फ़िलेट को वेल्ड किया जाता है। फ़्लैंज पर स्लिप {{1}की तुलना में उच्च कनेक्शन शक्ति और बेहतर थकान प्रतिरोध प्रदान करता है। | छोटी -व्यास, उच्च-दबाव वाली पाइपिंग (एनपीएस 2'' से कम या उसके बराबर), जैसे उपकरण आवेग लाइनें और नमूना लाइनें। | |
| ब्लाइंड फ्लैंज (बीएल) | इसमें कोई बोर नहीं है, इसका उपयोग पाइपलाइन या उपकरण नोजल के अंत को सील करने के लिए किया जाता है, जिससे निरीक्षण की सुविधा मिलती है। | सिस्टम अलगाव, दबाव परीक्षण, और भविष्य के कनेक्शन बिंदु। |
4. प्रमुख विनिर्माण प्रक्रियाएं: फोर्जिंग और हीट ट्रीटमेंट
इनकोनेल 718 फ्लैंज का प्रदर्शन काफी हद तक सही फोर्जिंग और ताप उपचार प्रक्रियाओं पर निर्भर करता है।
1. फोर्जिंग प्रक्रिया
उद्देश्य:ढली हुई संरचना को तोड़ने के लिए, सघन, एकसमान, महीन दानेदार जालीदार बिलेट प्राप्त करें, और यांत्रिक गुणों और थकान प्रतिरोध में सुधार करें।
तरीका:डाई फोर्जिंग का उपयोग आम तौर पर सामग्री की बर्बादी और मशीनिंग आवश्यकताओं को कम करने के लिए, लगभग {0}नेट आकार प्राप्त करने के लिए किया जाता है। फोर्जिंग तापमान रेंज को सख्ती से नियंत्रित किया जाना चाहिए (~1120 डिग्री - 950 डिग्री)।
जीएनईई प्रक्रिया लाभ:यह सुनिश्चित करने के लिए कि धातु प्रवाह रेखाएं फ़्लैंज के आकार का अनुसरण करती हैं, अनुप्रस्थ प्रवाह रेखाओं से बचते हैं और महत्वपूर्ण क्षेत्रों (जैसे कि गर्दन) में फ़्लैंज की भार वहन क्षमता में उल्लेखनीय सुधार करते हैं, यह सुनिश्चित करने के लिए हम बहु-दिशात्मक डाई फोर्जिंग तकनीक का उपयोग करते हैं।
2. ताप उपचार प्रक्रिया
यह इन्हेंल 718 के वर्षा सख्त करने वाले गुणों को सक्रिय करने का एक मुख्य कदम है और इसका सख्ती से पालन किया जाना चाहिए।
समाधान उपचार:लगभग 980 डिग्री तक गरम किया जाता है, तापमान पर रखा जाता है, और फिर तेजी से ठंडा किया जाता है (आमतौर पर पानी से बुझाया जाता है) ताकि मजबूती देने वाले तत्व मैट्रिक्स में घुल जाएं, उम्र बढ़ने की तैयारी हो और मशीनिंग के लिए उपयुक्त कठोरता प्राप्त हो सके।
उम्र बढ़ने का उपचार:उम्र बढ़ने की दो - अवस्था मानक प्रक्रिया है।
प्रथम चरण:720 डिग्री ± 10 डिग्री, 8 घंटे तक रखा गया।
दूसरा चरण:भट्टी को 620 डिग्री ± 10 डिग्री तक ठंडा किया गया, 8 घंटे तक रखा गया, फिर हवा में ठंडा किया गया।
उम्र बढ़ने के बाद प्रदर्शन:उपरोक्त उपचार के बाद, निकला हुआ किनारा अपनी उच्चतम शक्ति स्थिति (उपज शक्ति 1035 एमपीए से अधिक या उसके बराबर) तक पहुंच जाता है और इसमें अच्छी कठोरता होती है।
5. इनकोनेल 718 फ्लैंज सीलिंग सतह के प्रकार और चयन
सीलिंग सतह के प्रकार का चुनाव सीधे कनेक्शन की सील की विश्वसनीयता को प्रभावित करता है।
| फेसिंग प्रकार (चेहरे का प्रकार) | विशेषताएँ | लागू गास्केट | लागू सेवा शर्तें | |
|---|---|---|---|---|
| उठा हुआ चेहरा (आरएफ) | सबसे सामान्य प्रकार. बोर के चारों ओर एक उभरी हुई रिंग प्रभावी सीलिंग के लिए दबाव को केंद्रित करती है। | गैर -धात्विक नरम गास्केट, सर्पिल घाव गैसकेट, धातु{{1}जैकेटयुक्त गास्केट। | सामान्य सेवा, कक्षा 150 से 2500 तक के लिए उपयुक्त। | |
| रिंग टाइप जॉइंट (आरटीजे) | निकला हुआ किनारा चेहरे में काटा गया नाली एक धातु रिंग गैस्केट (अंडाकार या अष्टकोणीय) के साथ एक लाइन संपर्क सील बनाता है। उत्कृष्ट सीलिंग अखंडता प्रदान करता है। | धातु रिंग गास्केट (नरम लोहा, 718, इनकोनेल 600, आदि)। | उच्च दबाव, उच्च तापमान, विषाक्त, या ज्वलनशील/विस्फोटक मीडिया (आमतौर पर कक्षा 600 और उससे ऊपर, विशेष रूप से तेल और गैस उद्योग में)। | |
| सपाट चेहरा (एफएफ) | पूरा निकला हुआ किनारा सपाट है। | पूर्ण -फेस गैस्केट। | स्थानीय उच्च तनाव से बचने के लिए आमतौर पर कम दबाव (कक्षा 150) अनुप्रयोगों और कच्चा लोहा या प्लास्टिक उपकरण के कनेक्शन के लिए उपयोग किया जाता है। | |
| जीभ और नाली (टी एंड जी) | एक फ़्लैंज में जीभ होती है, दूसरे में मिलती-जुलती नाली होती है। गैसकेट खांचे के अंदर बैठता है, जो अच्छा संरेखण और क्रश प्रतिरोध प्रदान करता है। | धातु या गैर -धातु गैसकेट। | प्रवेश माध्यम वाली सेवाएँ, जिनमें उच्च रोकथाम की आवश्यकता होती है, या जहाँ गैसकेट फटने का खतरा होता है। |
नवीनतम जानकारी के लिए कृपया हमसे संपर्क करेंइनकोनल 718 निकला हुआ किनारामूल्य सूची और स्टॉक उपलब्धता। हम आपके सिस्टम में फ़्लैंज के इष्टतम प्रदर्शन और सुरक्षा को सुनिश्चित करने के लिए निःशुल्क तकनीकी मूल्यांकन भी प्रदान करते हैं।
इनकोनल 718 फ्लैंज रणनीतिक घटक हैं जो अत्यधिक परिचालन स्थितियों के तहत पाइपिंग सिस्टम की अखंडता और सुरक्षा सुनिश्चित करते हैं। उनका मूल्य न केवल सामग्री में बल्कि फोर्जिंग और गर्मी उपचार से लेकर सटीक मशीनिंग तक पूरी प्रक्रिया के दौरान व्यापक गुणवत्ता नियंत्रण में भी निहित है। सही चयन {{3}एएसएमई बी16.5 मानकों के आधार पर उचित प्रकार, दबाव रेटिंग और सीलिंग सतह का चयन करना, और एएसटीएम बी564 के अनुरूप सामग्री और गर्मी उपचार आवश्यकताओं को सख्ती से निर्दिष्ट करना{{6}फ्लैंज के दीर्घकालिक विश्वसनीय संचालन को सुनिश्चित करने के लिए मौलिक है।
एयरोस्पेस, उच्च-स्तरीय ऊर्जा और रासायनिक उद्योगों में महत्वपूर्ण प्रणालियों के लिए, उच्च-गुणवत्ता वाले इनकोनल 718 फ़्लैंज में निवेश करना पूरे सिस्टम की सुरक्षा, विश्वसनीयता और कम रखरखाव लागत में एक निवेश है। लंबवत रूप से एकीकृत उत्पादन क्षमताओं वाले एक आपूर्तिकर्ता के रूप में, जीएनईई फोर्जिंग ब्लैंक से लेकर तैयार उत्पादों तक की पूरी प्रक्रिया को नियंत्रित करता है, यह सुनिश्चित करते हुए कि प्रत्येक निकला हुआ किनारा मानक आवश्यकताओं को पूरा करता है या उससे अधिक है। तुरंत हमसे संपर्क करेंru@gneesteelgroup.comआपके प्रोजेक्ट के लिए आवश्यक इनकोनेल 718 फ्लैंज समाधान और आधिकारिक तकनीकी दस्तावेज प्राप्त करने के लिए।
