ASTM A529 स्टील एंगल - संरचनात्मक और इंजीनियरिंग उपयोग
एएसटीएम ए529-50 कार्बन-मैंगनीज स्टील कोणसंरचनात्मक अनुप्रयोगों में व्यापक रूप से उपयोग किया जाता है। न केवल यह आम A36 स्टील एंगल से अधिक मजबूत है, बल्कि इसमें मैंगनीज की उच्च मात्रा भी A529-50 को पुलों, ऊंची इमारतों, रिवेट और बोल्ट के निर्माण के साथ-साथ मशीनरी और निर्माण के लिए बहुत उपयुक्त बनाती है। A36 की तुलना में एक और अलग बात यह है कि A529-50 में तांबे की 0.2% मात्रा होती है जो मौसम और अन्य प्रकार के जंग का प्रतिरोध करेगी।

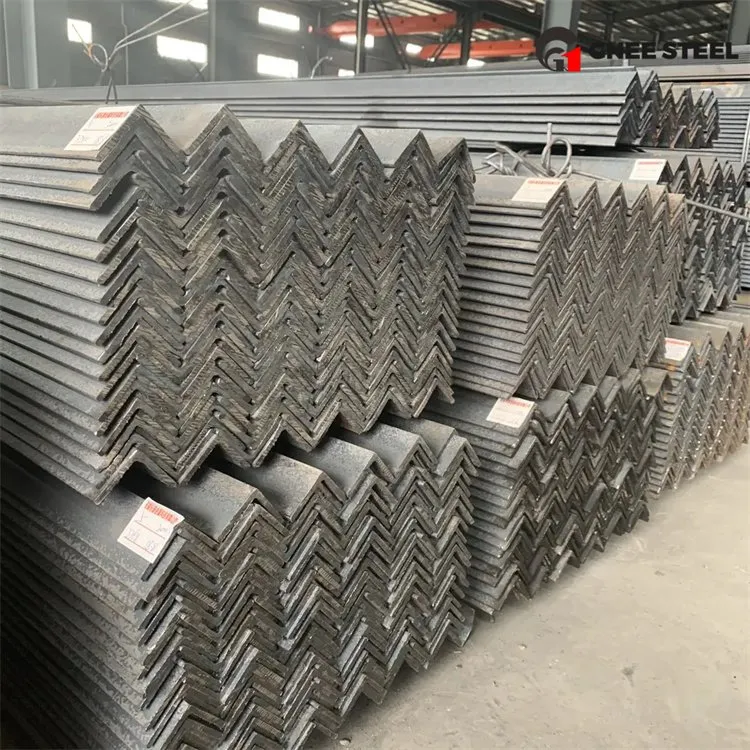

A529-50 संरचनात्मक कार्बन स्टील कोण
हमारे A529-50 एंगल आयरन में बराबर या असमान पैर होते हैं। आप नीचे दी गई तालिका में एंगल स्टील का आकार पा सकते हैं। यदि नहीं, तो हमें अपनी ज़रूरत के हिसाब से आकार बताएं, और जब मात्रा हमारे न्यूनतम ऑर्डर तक पहुँच जाए, तो हम उनका निर्माण कर सकते हैं।
A529 स्टील कोण विवरण:
इस्पात श्रेणी: A529-50.
विनिर्देश: एएसटीएम ए529.
तकनीकी: गरम वेल्लित।
प्रकार: बराबर और असमान.
बराबर कोण:
आकार: 20 × 20 मिमी - 200 × 200 मिमी.
मोटाई: 3 से 22 मिमी.
लंबाई: 6 मीटर, 9 मीटर, 12 मीटर या आवश्यकतानुसार।
असमान कोण:
आकार: 20 × 30 मिमी से 90 × 250 मिमी.
मोटाई: 3 से 15 मिमी.
लंबाई: 6 मीटर, 9 मीटर, 12 मीटर, या आवश्यकतानुसार।
टिप्पणीयदि आपके ऑर्डर की मात्रा न्यूनतम से अधिक है तो विशेष कोण स्टील आकार उपलब्ध हैं।
एएसटीएम ए529 स्टील कोण विशेषताएं और लाभ:
उच्च शक्ति वाला कार्बन स्टील कोण, जिसका न्यूनतम उपज बिन्दु 50 ksi है।
सामान्य हल्के A36 कोण से अधिक मजबूत।
उच्च उपज शक्ति के कारण कुल वजन कम होता है।
0.2% तांबा सामग्री संक्षारण प्रतिरोध को जोड़ती है।
वेल्डिंग, रिवेटिंग और बोल्टिंग के लिए उपलब्ध।
इमारतों, पुलों और अन्य इस्पात संरचनाओं के सहायक घटकों के रूप में लोकप्रिय।
A36 और A529-50 के बीच क्या अंतर है?
रासायनिक घटक: A529-50 में कार्बन और मैंगनीज की उच्च मात्रा होती है जो A529-50 की उपज बिंदु शक्ति में सुधार करती है।
तांबे की विशेष मात्रा के कारण A529-50, A36 की तुलना में बेहतर संक्षारक-प्रतिरोधक बन जाता है।
समान मोटाई के लिए, A529-50, A36 की तुलना में बहुत अधिक मजबूत है, जिससे वजन कम करने में सहायता मिलती है।
| इस्पात श्रेणी | शैलियों | कार्बन, अधिकतम, % | मैंगनीज, % | फॉस्फोरस, अधिकतम, % | सल्फर, अधिकतम, % | सिलिकॉन, % | तांबा, न्यूनतम, % |
|---|---|---|---|---|---|---|---|
| A529 ग्रेड 50 | कोण इस्पात | 0.27 | 1.35 | 0.04 | 0.05 | 0.40 से कम या बराबर | 0.20 |
| इस्पात | इस्पात श्रेणी | तन्य शक्ति, ksi [एमपीए] | उपज बिंदु शक्ति, ksi [एमपीए] |
|---|---|---|---|
| A529 | ग्रेड 50 | 70 - 100 [485 - 690] | 50 [345] |
| वस्तु | पैर 1 (मिमी) | पैर 2 (मिमी) | मोटाई (मिमी) | वजन (किलोग्राम/मी) | वस्तु | पैर 1 (मिमी) | पैर 2 (मिमी) | मोटाई (मिमी) | वजन (किलोग्राम/मी) |
|---|---|---|---|---|---|---|---|---|---|
| ईए529001 | 20 | 20 | 3 | 0.889 | ईए529045 | 80 | 80 | 7 | 8.525 |
| ईए529002 | 20 | 20 | 4 | 1.145 | ईए529046 | 80 | 80 | 8 | 9.658 |
| ईए529003 | 25 | 25 | 3 | 1.124 | ईए529047 | 80 | 80 | 10 | 11.874 |
| ईए529004 | 25 | 25 | 4 | 1.459 | ईए529048 | 90 | 90 | 6 | 8.35 |
| ईए529005 | 30 | 30 | 3 | 1.373 | ईए529049 | 90 | 90 | 7 | 9.656 |
| ईए529006 | 30 | 30 | 4 | 1.786 | ईए529050 | 90 | 90 | 8 | 10.946 |
| ईए529007 | 35 | 35 | 3 | 1.578 | ईए529051 | 90 | 90 | 10 | 13.476 |
| ईए529008 | 35 | 35 | 4 | 2.072 | ईए529052 | 90 | 90 | 12 | 15.94 |
| ईए529009 | 35 | 35 | 5 | 2.551 | ईए529053 | 100 | 100 | 6 | 9.5296 |
| ईए529010 | 40 | 40 | 3 | 1.852 | ईए529054 | 100 | 100 | 7 | 10.83 |
| ईए529011 | 40 | 40 | 4 | 2.422 | ईए529055 | 100 | 100 | 8 | 10.276 |
| ईए529012 | 40 | 40 | 5 | 1.976 | ईए529056 | 100 | 100 | 10 | 15.12 |
| ईए529013 | 44 | 44 | 3 | 2.002 | ईए529057 | 100 | 100 | 12 | 17.898 |
| ईए529014 | 44 | 44 | 4 | 2.638 | ईए529058 | 100 | 100 | 14 | 20.611 |
| ईए529015 | 38 | 38 | 3 | 1.719 | ईए529059 | 100 | 100 | 16 | 23.257 |
| ईए529016 | 38 | 38 | 4 | 2.261 | ईए529060 | 110 | 110 | 7 | 11.928 |
| ईए529017 | 48 | 48 | 3 | 2.19 | ईए529061 | 110 | 110 | 8 | 13.532 |
| ईए529018 | 48 | 48 | 4 | 2.889 | ईए529062 | 110 | 110 | 10 | 16.69 |
| ईए529019 | 48 | 48 | 5 | 3.572 | ईए529063 | 110 | 110 | 12 | 19.782 |
| ईए529020 | 50 | 50 | 3 | 2.332 | ईए529064 | 110 | 110 | 14 | 22.809 |
| ईए529021 | 50 | 50 | 4 | 3.059 | ईए529065 | 125 | 125 | 8 | 15.504 |
| ईए529022 | 50 | 50 | 5 | 3.77 | ईए529066 | 125 | 125 | 10 | 19.133 |
| ईए529023 | 50 | 50 | 6 | 4.465 | ईए529067 | 125 | 125 | 12 | 22.692 |
| ईए529024 | 56 | 56 | 3 | 2.624 | ईए529068 | 125 | 125 | 14 | 26.193 |
| ईए529025 | 56 | 56 | 4 | 3.446 | ईए529069 | 140 | 140 | 10 | 21.488 |
| ईए529026 | 56 | 56 | 5 | 4.251 | ईए529070 | 140 | 140 | 12 | 25.522 |
| ईए529027 | 56 | 56 | 6 | 6.568 | ईए529071 | 140 | 140 | 14 | 29.49 |
| ईए529028 | 63 | 63 | 4 | 3.907 | ईए529072 | 140 | 140 | 16 | 33.393 |
| ईए529029 | 63 | 63 | 5 | 4.822 | ईए529073 | 160 | 160 | 10 | 24.724 |
| ईए529030 | 63 | 63 | 6 | 5.721 | ईए529074 | 160 | 160 | 12 | 29.391 |
| ईए529031 | 63 | 63 | 8 | 7.469 | ईए529075 | 160 | 160 | 14 | 33.987 |
| ईए529032 | 63 | 63 | 10 | 9.151 | ईए529076 | 160 | 160 | 16 | 38.518 |
| ईए529033 | 70 | 70 | 4 | 4.372 | ईए529077 | 180 | 180 | 12 | 33.159 |
| ईए529034 | 70 | 70 | 5 | 5.397 | ईए529078 | 180 | 180 | 14 | 35.383 |
| ईए529035 | 70 | 70 | 6 | 6.406 | ईए529079 | 180 | 180 | 16 | 43.452 |
| ईए5290529 | 70 | 70 | 7 | 7.398 | ईए529080 | 180 | 180 | 18 | 48.634 |
| ईए529037 | 70 | 70 | 8 | 8.373 | ईए529081 | 200 | 200 | 14 | 42.894 |
| ईए529038 | 75 | 75 | 5 | 5.818 | ईए529082 | 200 | 200 | 16 | 48.56 |
| ईए529039 | 75 | 75 | 6 | 6.905 | ईए529083 | 200 | 200 | 18 | 54.501 |
| ईए529040 | 75 | 75 | 7 | 7.976 | ईए529084 | 200 | 200 | 20 | 60.056 |
| ईए529041 | 75 | 75 | 8 | 9.03 | ईए529085 | 200 | 200 | 22 | 71.168 |
| ईए529042 | 75 | 75 | 10 | 11.089 | लंबाई=6 - 12 मीटर | ||||
| ईए529043 | 80 | 80 | 5 | 6.211 | |||||
| ईए529044 | 80 | 80 | 6 | 7.376 | |||||
| मद संख्या। | पैर 1 (मिमी) | पैर 2 (मिमी) | मोटाई (मिमी) | वजन (किलोग्राम/मी) | मद संख्या। | पैर 1 (मिमी) | पैर 2 (मिमी) | मोटाई (मिमी) | वजन (किलोग्राम/मी) |
|---|---|---|---|---|---|---|---|---|---|
| यूईए529001 | 30 | 20 | 3 | 1.14 | यूईए529045 | 100 | 50 | 6 | 6.98 |
| यूईए529002 | 30 | 20 | 4 | 1.49 | यूईए529046 | 100 | 50 | 8 | 9.16 |
| यूईए529003 | 40 | 20 | 3 | 1.38 | यूईए529047 | 100 | 50 | 10 | 11.3 |
| यूईए529004 | 40 | 20 | 3 | 1.8 | यूईए529048 | 100 | 65 | 7 | 8.96 |
| यूईए529005 | 40 | 25 | 4 | 1.97 | यूईए529049 | 100 | 65 | 8 | 10.2 |
| यूईए529006 | 45 | 30 | 4 | 2.3 | यूईए529050 | 100 | 65 | 9 | 11.3 |
| यूईए529007 | 45 | 30 | 5 | 2.82 | यूईए529051 | 100 | 65 | 10 | 12.5 |
| यूईए529008 | 50 | 30 | 5 | 3.02 | यूईए529052 | 100 | 75 | 7 | 9.52 |
| यूईए529009 | 50 | 30 | 6 | 3.58 | यूईए529053 | 100 | 75 | 8 | 10.8 |
| यूईए529010 | 50 | 40 | 4 | 2.77 | यूईए529054 | 100 | 75 | 9 | 12.1 |
| यूईए529011 | 50 | 40 | 5 | 3.42 | यूईए529055 | 100 | 75 | 10 | 13.3 |
| यूईए529012 | 50 | 40 | 6 | 4.03 | यूईए529056 | 100 | 75 | 11 | 14.6 |
| यूईए529013 | 60 | 30 | 5 | 3.43 | यूईए529057 | 100 | 75 | 12 | 15.8 |
| यूईए529014 | 60 | 30 | 6 | 4.06 | यूईए529058 | 120 | 80 | 8 | 12.4 |
| यूईए529015 | 60 | 30 | 7 | 4.68 | यूईए529059 | 120 | 80 | 10 | 15.3 |
| यूईए529016 | 60 | 40 | 5 | 3.83 | यूईए529060 | 120 | 80 | 12 | 18.2 |
| यूईए529017 | 60 | 40 | 6 | 4.54 | यूईए529061 | 130 | 65 | 8 | 12.1 |
| यूईए529018 | 60 | 40 | 7 | 5.24 | यूईए529062 | 130 | 65 | 10 | 14.9 |
| यूईए529019 | 65 | 50 | 5 | 4.43 | यूईए529063 | 130 | 65 | 12 | 17.7 |
| यूईए529020 | 65 | 50 | 6 | 5.26 | यूईए529064 | 130 | 75 | 8 | 12.7 |
| यूईए529021 | 65 | 50 | 7 | 6.08 | यूईए529065 | 130 | 75 | 10 | 15.7 |
| यूईए529022 | 65 | 50 | 8 | 6.88 | यूईए529066 | 130 | 75 | 12 | 18.6 |
| यूईए529023 | 75 | 50 | 5 | 4.83 | यूईए529067 | 130 | 90 | 10 | 17 |
| यूईए529024 | 75 | 50 | 6 | 5.75 | यूईए529068 | 130 | 90 | 12 | 20.1 |
| यूईए529025 | 75 | 50 | 7 | 6.65 | यूईए529069 | 150 | 75 | 9 | 15.7 |
| यूईए529026 | 75 | 50 | 8 | 7.53 | यूईए529070 | 150 | 75 | 10 | 17.4 |
| यूईए529027 | 75 | 50 | 9 | 8.4 | यूईए529071 | 150 | 75 | 11 | 18.9 |
| यूईए529028 | 75 | 55 | 5 | 5.04 | यूईए529072 | 150 | 75 | 12 | 20.6 |
| यूईए529029 | 75 | 55 | 7 | 6.93 | यूईए529073 | 150 | 90 | 10 | 18.6 |
| यूईए529030 | 75 | 65 | 6 | 6.49 | यूईए529074 | 150 | 90 | 12 | 22 |
| यूईए529031 | 75 | 65 | 8 | 8.48 | यूईए529075 | 150 | 90 | 15 | 27.1 |
| यूईए529032 | 75 | 65 | 10 | 10.5 | यूईए529076 | 150 | 100 | 10 | 19.3 |
| यूईए529033 | 80 | 40 | 6 | 5.51 | यूईए529077 | 150 | 100 | 12 | 23 |
| यूईए529034 | 80 | 40 | 8 | 7.21 | यूईए529078 | 150 | 100 | 14 | 26.6 |
| यूईए529035 | 80 | 60 | 6 | 6.49 | यूईए529079 | 160 | 80 | 10 | 18.5 |
| यूईए5290529 | 80 | 60 | 7 | 7.5 | यूईए529080 | 160 | 80 | 12 | 22 |
| यूईए529037 | 80 | 60 | 8 | 8.48 | यूईए529081 | 160 | 80 | 14 | 25.4 |
| यूईए529038 | 80 | 65 | 6 | 6.73 | यूईए529082 | 200 | 100 | 10 | 23.4 |
| यूईए529039 | 80 | 65 | 8 | 8.82 | यूईए529083 | 200 | 100 | 12 | 27.8 |
| यूईए529040 | 80 | 65 | 10 | 10.9 | यूईए529084 | 200 | 100 | 15 | 34.4 |
| यूईए529041 | 90 | 65 | 6 | 7.22 | यूईए529085 | 250 | 90 | 10 | 26.6 |
| यूईए529042 | 90 | 65 | 7 | 8.32 | सामग्री: ASTM A529 लंबाई=6 - 12 मीटर | ||||
| यूईए529043 | 90 | 65 | 8 | 9.44 | |||||
| यूईए529044 | 90 | 65 | 10 | 11.7 | |||||
रेलवे पुल के सहायक तत्वों के लिए उपयोग किया जाने वाला संरचनात्मक कोण स्टील।
A529-50 स्टील कोण व्यापक रूप से अपनी ताकत और संक्षारक प्रतिरोध के लिए इस्पात निर्माण में उपयोग किया जाता है।
