Galvanised SS540 steel angle with unequal legs

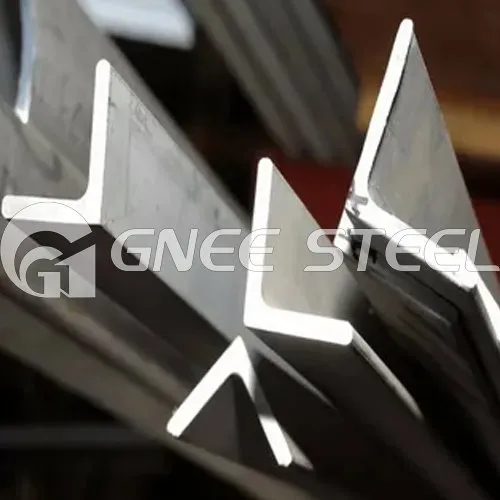

SS540 स्ट्रक्चरल स्टील कोण उत्पाद वर्णन:

वस्तु: एसएस540 कोण स्टील.

मानक: जिस जी 3101-2004.

तकनीकी: गरम वेल्लित।

प्रकार: बराबर और असमान.

सतह: काला या जस्ती.

लंबाई: 6 मीटर, 9 मीटर, 12 मीटर या आपके अनुरोध के अनुसार।

बराबर कोण:

आकार: 20 × 20 मिमी से 200 × 200 मिमी.

मोटाई: 3 से 20 मिमी.

लंबाई: 6 मीटर, 9 मीटर, 12 मीटर या आपके अनुरोध के अनुसार।

असमान कोण:

आकार: 30 × 20 मिमी से 250 × 90 मिमी.

मोटाई: 3 से 10 मिमी.

लंबाई: 6 मीटर, 9 मीटर, 12 मीटर या आपके अनुरोध के अनुसार।

जेआईएस जी3101:2004SS540 संरचनात्मक स्टील कोणइसमें 0.30% कार्बन और 1.60% मैंगनीज होता है, जो इसकी ताकत को बहुत बेहतर बनाता है। SS400 और SS490 की तुलना में, SS540 में बहुत अधिक ताकत - 400 MPa उपज शक्ति और 540 MPa तन्य शक्ति है। उच्च शक्ति इसे ऐसे अनुप्रयोगों के लिए लोकप्रिय बनाती है जहाँ ताकत की आवश्यकता होती है लेकिन वजन एक मुद्दा है।

SS540 एंगल स्टील आयरन में बहुत सारे आकार हैं, जैसा कि नीचे दी गई तालिका में समान और असमान है। विशेष ऑर्डर पर बेस्पोक विनिर्देश उपलब्ध हैं। इसके अलावा, आपकी पसंद के लिए तीन प्रकार के सतह उपचार हैं - काला, गर्म-डुबकी जस्ती और चित्रित।

SS540 कोण स्टील अनुप्रयोग:

कोण बीम संरचनाओं के महत्वपूर्ण घटक।

संचार टावर और बिजली टावर.

कार्यशालाएं और अन्य इंजीनियरिंग परियोजनाएं।

स्टील असर संरचनाओं के लिए संयुक्त टुकड़े।

इस्पात श्रेणी	शैलियों	कार्बन, अधिकतम, %	मैंगनीज, अधिकतम, %	फॉस्फोरस, अधिकतम, %	सल्फर, अधिकतम, %
एसएस540	स्टील आकार	0.30	1.60	0.040	0.040

टिप्पणी: अन्य मिश्र धातु तत्व विशेष आदेश पर उपलब्ध हो सकते हैं।

SS540 कार्बन स्टील कोण यांत्रिक संपत्ति:
इस्पात श्रेणी	शैलियों	तन्य शक्ति, एमपीए	उपज बिंदु, न्यूनतम, एमपीए
			मोटाई, मिमी
			16 से कम या बराबर	16 - 40
एसएस540	स्टील आकार	540 से अधिक या बराबर	400 से अधिक या बराबर	390 से अधिक या बराबर

SS540 समान कोण स्टील विनिर्देश
वस्तु	पैर 1 (मिमी)	पैर 2 (मिमी)	मोटाई (मिमी)	वजन (किलोग्राम/मी)	वस्तु	पैर 1 (मिमी)	पैर 2 (मिमी)	मोटाई (मिमी)	वजन (किलोग्राम/मी)
ईएसएस540001	20	20	3	0.889	ईएसएस540045	80	80	7	8.525
ईएसएस540002	20	20	4	1.145	ईएसएस540046	80	80	8	9.658
ईएसएस540003	25	25	3	1.124	ईएसएस540047	80	80	10	11.874
ईएसएस540004	25	25	4	1.459	ईएसएस540048	90	90	6	8.35
ईएसएस540005	30	30	3	1.373	ईएसएस540049	90	90	7	9.656
ईएसएस540006	30	30	4	1.786	ईएसएस540050	90	90	8	10.946
ईएसएस540007	35	35	3	1.578	ईएसएस540051	90	90	10	13.476
ईएसएस540008	35	35	4	2.072	ईएसएस540052	90	90	12	15.94
ईएसएस540009	35	35	5	2.551	ईएसएस540053	100	100	6	9.366
ईएसएस540010	40	40	3	1.852	ईएसएस540054	100	100	7	10.83
ईएसएस540011	40	40	4	2.422	ईएसएस540055	100	100	8	10.276
ईएसएस540012	40	40	5	1.976	ईएसएस540056	100	100	10	15.12
ईएसएस540013	44	44	3	2.002	ईएसएस540057	100	100	12	17.898
ईएसएस540014	44	44	4	2.638	ईएसएस540058	100	100	14	20.611
ईएसएस540015	38	38	3	1.719	ईएसएस540059	100	100	16	23.257
ईएसएस540016	38	38	4	2.261	ईएसएस540060	110	110	7	11.928
ईएसएस540017	48	48	3	2.19	ईएसएस540061	110	110	8	13.532
ईएसएस540018	48	48	4	2.889	ईएसएस540062	110	110	10	16.69
ईएसएस540019	48	48	5	3.572	ईएसएस540063	110	110	12	19.782
ईएसएस540020	50	50	3	2.332	ईएसएस540064	110	110	14	22.809
ईएसएस540021	50	50	4	3.059	ईएसएस540065	125	125	8	15.504
ईएसएस540022	50	50	5	3.77	ईएसएस540066	125	125	10	19.133
ईएसएस540023	50	50	6	4.465	ईएसएस540067	125	125	12	22.692
ईएसएस540024	56	56	3	2.624	ईएसएस540068	125	125	14	26.193
ईएसएस540025	56	56	4	3.446	ईएसएस540069	140	140	10	21.488
ईएसएस540026	56	56	5	4.251	ईएसएस540070	140	140	12	25.522
ईएसएस540027	56	56	6	6.568	ईएसएस540071	140	140	14	29.49
ईएसएस540028	63	63	4	3.907	ईएसएस540072	140	140	16	33.393
ईएसएस540029	63	63	5	4.822	ईएसएस540073	160	160	10	24.724
ईएसएस540030	63	63	6	5.721	ईएसएस540074	160	160	12	29.391
ईएसएस540031	63	63	8	7.469	ईएसएस540075	160	160	14	33.987
ईएसएस540032	63	63	10	9.151	ईएसएस540076	160	160	16	38.518
ईएसएस540033	70	70	4	4.372	ईएसएस540077	180	180	12	33.159
ईएसएस540034	70	70	5	5.397	ईएसएस540078	180	180	14	35.383
ईएसएस540035	70	70	6	6.406	ईएसएस540079	180	180	16	43.452
ईएसएस540036	70	70	7	7.398	ईएसएस540080	180	180	18	48.634
ईएसएस540037	70	70	8	8.373	ईएसएस540081	200	200	14	42.894
ईएसएस540038	75	75	5	5.818	ईएसएस540082	200	200	16	48.56
ईएसएस540039	75	75	6	6.905	ईएसएस540083	200	200	18	54.501
ईएसएस540040	75	75	7	7.976	ईएसएस540084	200	200	20	60.056
ईएसएस540041	75	75	8	9.03	ईएसएस540085	200	200	22	71.168
ईएसएस540042	75	75	10	11.089	लंबाई=6 - 12 मीटर
ईएसएस540043	80	80	5	6.211
ईएसएस540044	80	80	6	7.376

SS540 असमान कोण स्टील आकार:

SS540 असमान कोण स्टील विनिर्देश
मद संख्या।	पैर 1 (मिमी)	पैर 2 (मिमी)	मोटाई (मिमी)	वजन (किलोग्राम/मी)	मद संख्या।	पैर 1 (मिमी)	पैर 2 (मिमी)	मोटाई (मिमी)	वजन (किलोग्राम/मी)
यूईएसएस540001	30	20	3	1.14	यूईएसएस540045	100	50	6	6.98
यूईएसएस540002	30	20	4	1.49	यूईएसएस540046	100	50	8	9.16
यूईएसएस540003	40	20	3	1.38	यूईएसएस540047	100	50	10	11.3
यूईएसएस540004	40	20	3	1.8	यूईएसएस540048	100	65	7	8.96
यूईएसएस540005	40	25	4	1.97	यूईएसएस540049	100	65	8	10.2
यूईएसएस540006	45	30	4	2.3	यूईएसएस540050	100	65	9	11.3
यूईएसएस540007	45	30	5	2.82	यूईएसएस540051	100	65	10	12.5
यूईएसएस540008	50	30	5	3.02	यूईएसएस540052	100	75	7	9.52
यूईएसएस540009	50	30	6	3.58	यूईएसएस540053	100	75	8	10.8
यूईएसएस540010	50	40	4	2.77	यूईएसएस540054	100	75	9	12.1
यूईएसएस540011	50	40	5	3.42	यूईएसएस540055	100	75	10	13.3
यूईएसएस540012	50	40	6	4.03	यूईएसएस540056	100	75	11	14.6
यूईएसएस540013	60	30	5	3.43	यूईएसएस540057	100	75	12	15.8
यूईएसएस540014	60	30	6	4.06	यूईएसएस540058	120	80	8	12.4
यूईएसएस540015	60	30	7	4.68	यूईएसएस540059	120	80	10	15.3
यूईएसएस540016	60	40	5	3.83	यूईएसएस540060	120	80	12	18.2
यूईएसएस540017	60	40	6	4.54	यूईएसएस540061	130	65	8	12.1
यूईएसएस540018	60	40	7	5.24	यूईएसएस540062	130	65	10	14.9
यूईएसएस540019	65	50	5	4.43	यूईएसएस540063	130	65	12	17.7
यूईएसएस540020	65	50	6	5.26	यूईएसएस540064	130	75	8	12.7
यूईएसएस540021	65	50	7	6.08	यूईएसएस540065	130	75	10	15.7
यूईएसएस540022	65	50	8	6.88	यूईएसएस540066	130	75	12	18.6
यूईएसएस540023	75	50	5	4.83	यूईएसएस540067	130	90	10	17
यूईएसएस540024	75	50	6	5.75	यूईएसएस540068	130	90	12	20.1
यूईएसएस540025	75	50	7	6.65	यूईएसएस540069	150	75	9	15.7
यूईएसएस540026	75	50	8	7.53	यूईएसएस540070	150	75	10	17.4
यूईएसएस540027	75	50	9	8.4	यूईएसएस540071	150	75	11	18.9
यूईएसएस540028	75	55	5	5.04	यूईएसएस540072	150	75	12	20.6
यूईएसएस540029	75	55	7	6.93	यूईएसएस540073	150	90	10	18.6
यूईएसएस540030	75	65	6	6.49	यूईएसएस540074	150	90	12	22
यूईएसएस540031	75	65	8	8.48	यूईएसएस540075	150	90	15	27.1
यूईएसएस540032	75	65	10	10.5	यूईएसएस540076	150	100	10	19.3
यूईएसएस540033	80	40	6	5.51	यूईएसएस540077	150	100	12	23
यूईएसएस540034	80	40	8	7.21	यूईएसएस540078	150	100	14	26.6
यूईएसएस540035	80	60	6	6.49	यूईएसएस540079	160	80	10	18.5
यूईएसएस540036	80	60	7	7.5	यूईएसएस540080	160	80	12	22
यूईएसएस540037	80	60	8	8.48	यूईएसएस540081	160	80	14	25.4
यूईएसएस540038	80	65	6	6.73	यूईएसएस540082	200	100	10	23.4
यूईएसएस540039	80	65	8	8.82	यूईएसएस540083	200	100	12	27.8
यूईएसएस540040	80	65	10	10.9	यूईएसएस540084	200	100	15	34.4
यूईएसएस540041	90	65	6	7.22	यूईएसएस540085	250	90	10	26.6
यूईएसएस540042	90	65	7	8.32	सामग्री: SS540 लंबाई=6 - 12 मीटर
यूईएसएस540043	90	65	8	9.44
यूईएसएस540044	90	65	10	11.7
